Hubungi Phoenix · HMI & IPC

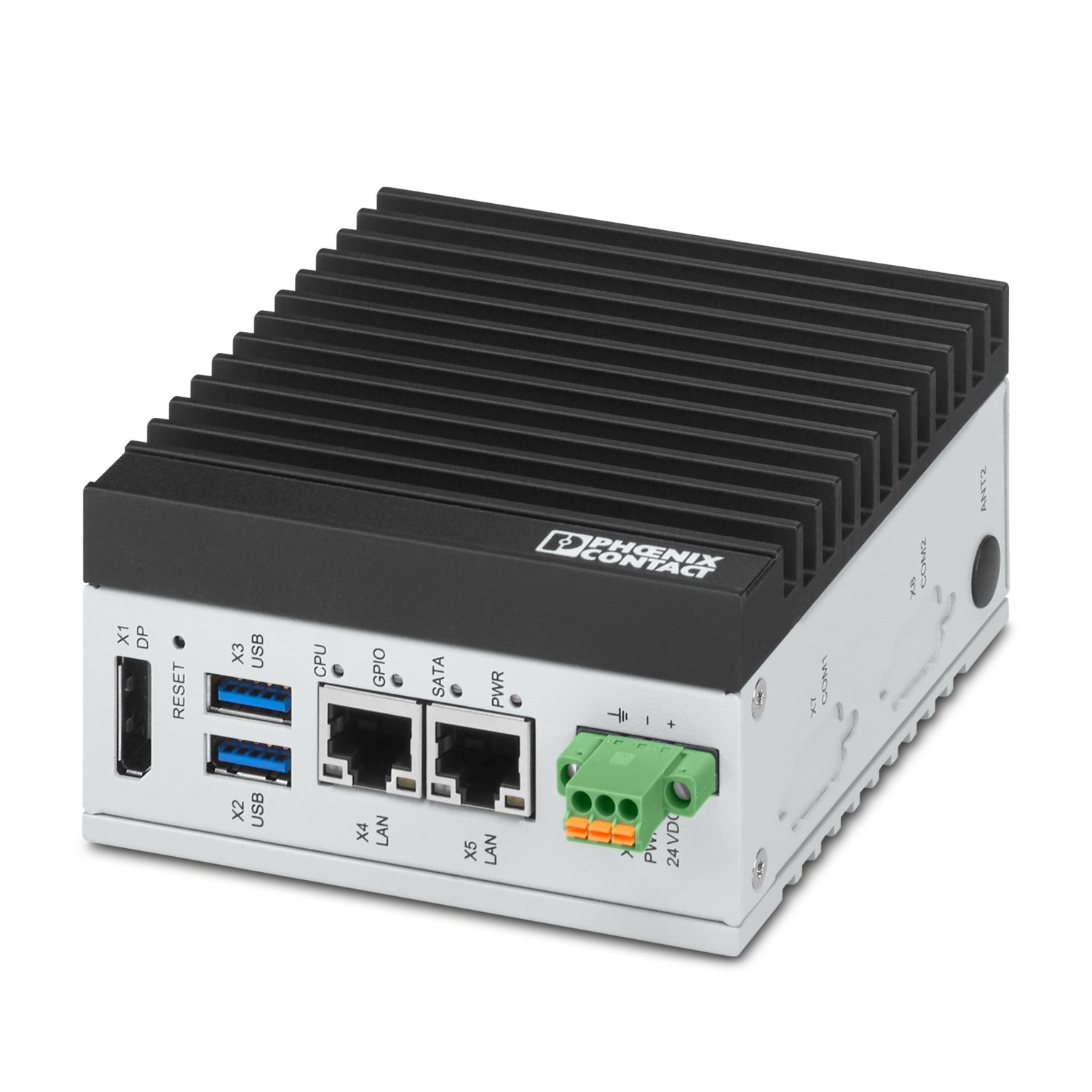

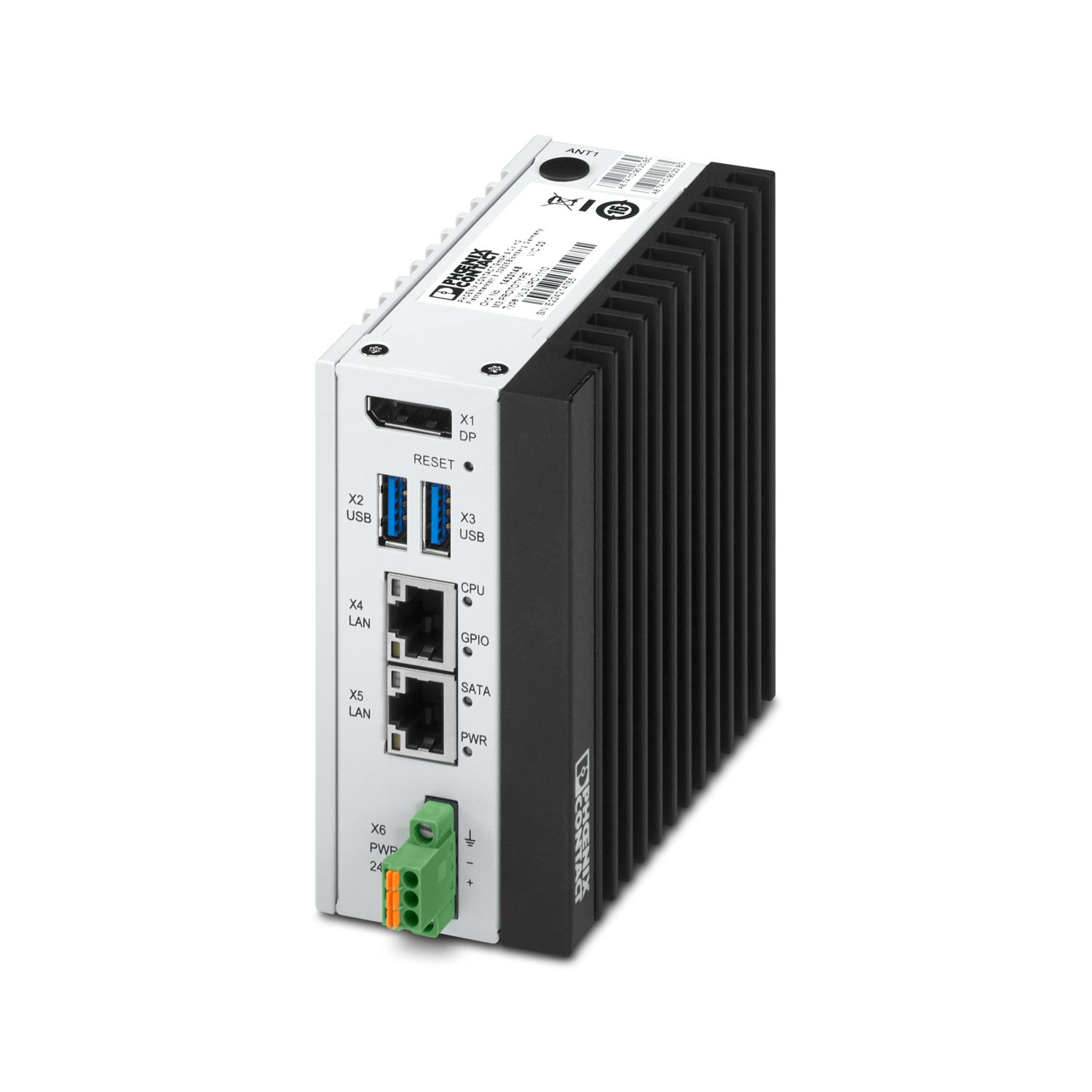

VL3 UPC
No Pesanan:
1459506
PC kotak industri (BPC) ultra kompak, berpenarafan IP30, tanpa kipas dengan pemproses Intel Atom® x6000 dan pilihan sambungan terkemuka industri. Sistem ini menawarkan pilihan pemproses dan telah dikonfigurasikan terlebih dahulu dengan RAM DDR4 serta storan keadaan pepejal NVMe terbina dalam. VL3 UPC boleh dikonfigurasikan dengan storan SSD M.2 tambahan dan pelbagai pilihan I/O, termasuk LAN tanpa wayar, antara muka komunikasi bersiri, port Ethernet tambahan, dan 4G/LTE.
Jenis produk PC Kotak
Sambungan / Antara Muka Sambungan spring tolak masuk
Arus / Voltan Dinilai 24 V DC 20 %
Perlindungan / Alam Sekitar IP30
Pemasangan / Dimensi 100 mm / 50 mm / 100 mm (Sistem asas) · 100 mm / 80 mm / 100 mm (Sistem dengan mod 4G/LTE...
Nombor item 1459506
Nilai Kejuruteraan
Seni Bina Industri Standard 19-inci
Kelebihan Anda dengan Phoenix Hubungi VL3 UPC
Lembaran Rujukan Data Teknikal
Spesifikasi teknikal yang menyeluruh
Dijana daripada katalog dalam talian rasmi untuk Nombor Pesanan Hubungi Phoenix1459506.
01
9 ParameterData komersial
Data komersial, pembungkusan, dan logistik
Nombor item | 1459506 |
Unit pembungkusan | 1 keping |
Kuantiti pesanan minimum | 1 keping |
Nota | Dibuat mengikut pesanan (tidak boleh dikembalikan) |
Kunci produk | DRBAAA |
Berat setiap unit (termasuk pembungkusan) | 1,548 g |
Berat setiap unit (tidak termasuk pembungkusan) | 700 g |
Nombor tarif kastam | 84715000 |
Negara asal | TW |
02
2 ParameterNota mengenai permohonan
Nota mengenai permohonan | Hanya untuk kegunaan industri |
Jenis produk | PC Kotak |
03
7 ParameterData komputer
Pemproses, memori, storan, dan sistem operasi
Pemproses | Intel® Atom® x6413E, Bilangan teras: 4 x 1.5 GHz Intel® Atom® x6211E, Bilangan teras: 2 x 1.3 GHz |
Modul Platform Dipercayai | dTPM 2.0, Infineon® SLB9670 (Teknologi penyulitan bukan Cina) |
Sistem pengendalian | tanpa sistem operasi Windows® 10 IoT Enterprise LTSC 2021 X64 Windows® 11 IoT Enterprise LTSC 2024 X64 |
RAM | 2 GB DDR 8 GB LPDDR4 16 GB LPDDR4 |
Sistem penyimpanan data | 30 GB, 3D TLC (di atas kapal) 60 GB, TLC 3D (di atas kapal) 120 GB, TLC 3D (di atas kapal) 60 GB, SSD M.2 2280, kunci M, SATA 3 120 GB, SSD M.2 2280, kunci M, SATA 3 240 GB, SSD M.2 2280, kunci M, SATA 3 480 GB, SSD M.2 2280, Kunci M, SATA 3 240 GB, TLC 3D (di atas kapal) |
Penyejukan | pasif |
Sistem serbuan | tanpa sistem RAID |
04
3 ParameterPaparan
Spesifikasi paparan dan visualisasi
MTBF | 58,969 jam pada suhu 60°C |
Pemproses | Intel® Atom® x6413E, Bilangan teras: 4 x 1.5 GHz Intel® Atom® x6211E, Bilangan teras: 2 x 1.3 GHz |
Jangka hayat bateri | 5 tahun (tipikal) |
05
4 ParameterBekalan
Keperluan bekalan kuasa dan penggunaan
Voltan bekalan (DC) | 24 V DC 20 % |
Julat voltan bekalan | 19.2 V DC ... 28.8 V DC |
Penggunaan arus maksimum | 2.08 A (24 V DC) |
Penggunaan arus tipikal | 0.82 A (konfigurasi sistem maksimum pada 24 V DC) |
06
1 ParameterJam masa nyata
Jam masa nyata dan data sandaran
Jam masa nyata | Ya (menggunakan bateri) |
07
10 ParameterBekalan kuasa
Bajet tenaga dan penyebaran
Kaedah sambungan | Sambungan spring tolak masuk |
Keratan rentas konduktor, tegar | 0.2 mm² ... 1.5 mm² |
Keratan rentas konduktor, fleksibel | 0.2 mm² ... 1.5 mm² |
Keratan rentas konduktor AWG | 24 ... 16 |
Panjang penanggalan | 10 mm |
Antara Muka | 2x USB 3.1 Gen. 1, Jenis A |
Antara muka pilihan | 2x Ethernet (10/100/1000 Mbps), RJ45 2x COM (RS-232/422/485) 1x kekunci M.2 2280 M untuk SATA 3 2x RSMA (WLAN) 2x SMA (4G/LTE) 1x mikro SIM |
Pantau output | 1x DP++ 1.4 |
Rangkaian | 2x Ethernet (10/100/1000 Mbps), RJ45 |
Set cip LAN | Intel® i225-IT |
08
2 ParameterDimensi luaran
Lebar / Tinggi / Kedalaman | 100 mm / 50 mm / 100 mm (Sistem asas) 100 mm / 80 mm / 100 mm (Sistem dengan pilihan modem 4G/LTE) 100 mm / 80 mm / 100 mm (Sistem dengan 2 x pilihan Ethernet) 100 mm / 80 mm / 100 mm (Sistem dengan pilihan pengembangan storan) |
Bahan perumahan | Lembaran aluminium / keluli DC01 |
09
8 ParameterKeadaan persekitaran
Had persekitaran operasi dan storan
Tahap perlindungan | IP30 |
Suhu persekitaran (operasi) | -20 °C ... 60 °C (0...2000 m altitud, dengan aliran udara 0.5 m/s) -20 °C ... 54 °C (2001 ... 3000 m altitud, dengan aliran udara 0.5 m/s) |
Suhu persekitaran (penyimpanan/pengangkutan) | -40 °C ... 70 °C |
Ketinggian | 3000 m (di atas paras laut) |
Kelembapan yang dibenarkan (operasi) | 10 % ... 95 % (tidak mengembun) |
Kelembapan yang dibenarkan (penyimpanan/pengangkutan) | 10 % ... 95 % (tidak mengembun) |
Kejutan | 15g, 11 ms mengikut IEC 60068-2-27 |
Getaran (operasi) | 1g, mengikut EN 60068-2-6 |
10
6 ParameterPematuhan/Kelulusan
Pematuhan | mematuhi CE |
UL, USA / Kanada | UL 61010-1, UL 61010-2-201 Kelas I, Divisyen 2, Kumpulan A, B, C, D T4 |
Jenis pemasangan | Pemasangan rel DIN Pemasangan panel ID Kelulusan Skim IECEE CB: US-43772-M1-UL ID Kelulusan Tersenarai cULus: E238705 D16:D1058 Kelulusan Tersenarai cULus ID: US-UL-2412129-2 |
ECLASS-13.0 | 19200102 |
ECLASS-15.0 | 19200102 |
ETIM 9.0 | EC001413 |
11
2 ParameterEU RoHS
Memenuhi keperluan bahan RoHS EU | Ya |
Pengecualian | 6(c), 7(a), 7(c)-I |
12
1 ParameterChina RoHS
Tempoh penggunaan mesra alam (EFUP) | EFUP-15 Jadual deklarasi RoHS China berkaitan artikel boleh didapati di kawasan muat turun untuk artikel berkenaan di bawah "Pengisytiharan Pengeluar". Untuk semua artikel dengan EFUP-E, tiada jadual deklarasi RoHS China dikeluarkan dan diperlukan. |
13
1 ParameterEU REACH SVHC
Bahan calon REACH (CAS No.) | Lead (CAS: 7439-92-1) |
