Hubungi Phoenix · Modul UPS & Redundansi

QUINT4-UPS/24DC/24DC/5/PN

No Pesanan: 2906993

QUINT UPS, Teknologi IQ, PROFINET, pemasangan rel DIN, sambungan skru, input: 24 V DC, output: 24 V DC / 5 A, arus pengecasan: 1.5 A

Jenis Produk DC UPS

Antara Muka 2

Kaedah Sambungan Sambungan skru

voltan bernilai 24 V DC

Semasa Dinilai 5.1 A

Kelas Perlindungan III (tanpa PE)

Meja Jualan Emel

Nilai Kejuruteraan

Kelebihan Anda dengan Phoenix Hubungi QUINT4-UPS/24DC/24DC/5/PN

Seni Bina Industri Standard 19-inci

✓

Integrasi mudah ke dalam rangkaian menggunakan antara muka PROFINET, EtherNet/IP, EtherCAT® dan USB

✓

Penilaian keadaan kesihatan (SOH) dan keadaan cas (SOC), terima kasih kepada sistem pengurusan bateri pintar (BMS)

✓

Pengiktirafan automatik kapasiti dan teknologi bateri (VRLA-WTR, LI-ION)

✓

Pemantauan arus output dan voltan, serta sambungan dan pemutusan sistem secara manual

✓

Teknologi SFB secara terpilih mengaktifkan pemutus litar mini standard. Beban yang disambungkan secara selari terus berfungsi.

Lembaran Rujukan Data Teknikal

Spesifikasi teknikal yang menyeluruh

Dijana daripada katalog dalam talian rasmi untuk Nombor Pesanan Hubungi Phoenix2906993.

Data komersial

Data komersial, pembungkusan, dan logistik

38 Parameter

Nombor item	2906993
Unit pembungkusan	1 keping
Kuantiti pesanan minimum	1 keping
Kunci produk	CMUI43
GTIN	4055626171241
Berat setiap unit (termasuk pembungkusan)	496 g
Berat setiap unit (tidak termasuk pembungkusan)	448 g
Nombor tarif kastam	85371091
Negara asal	CN
Voltan input	24 V DC
Julat voltan input	18 V DC ... 30 V DC 18 V DC ... 32 V DC
Kekuatan elektrik, maks.	35 V DC (Dilindungi daripada pembalikan polariti)
Fius input dalaman	tidak
Jenis voltan voltan bekalan	DC
Arus masuk	≤ 7 A (≤ 4 ms)
Perlindungan polariti songsang	ya
Ambang sandaran tetap	22 V DC
Ambang pengaktifan dinamik	> 1 V / 100 ms
Masa penghidupan	maks. 3 s
Masa penghidupan semasa operasi bateri (Bat.-Start)	8 saat
Penurunan voltan, input/output	0.3 V DC
Penggunaan arus I (U , I = I , I = 0) N N KELUAR N cas	5.1 A
Penggunaan arus I (U , I = I , I = maks) maksimum N KELUAR Stat. Cas Boost	8.3 A
Penggunaan arus I (U, I = 0, I = 0) Cas N OUT tanpa beban	105 mA
Penggunaan arus I (U, I = 0, I = maks) cas N cas KELUAR	1.9 A
Penggunaan kuasa P (U , I = I , I = 0) N N KELUAR N cas	123 W
Penggunaan kuasa P (U, I = I, I = maks) maksimum N KELUAR Stat. Cas Boost	213 W
Penggunaan kuasa P (U, I = 0, I = 0) Cas No-Load N OUT	2.5 W
Penggunaan kuasa P (U, I = 0, I = maksimum) cas N cas KELUAR	44 W
Kecekapan	jenis 97 %
Bilangan output	1
Kalis litar pintas	ya
Bukti tanpa beban	ya
Masa penukaran	0 ms
Sambungan UPS secara selari	Ya, dengan modul pemisahan (untuk meningkatkan masa penimbal dan untuk redundansi)
Sambungan UPS secara siri	tidak
Sambungan peranti penyimpanan tenaga secara selari	Ya, 5 (perhatikan perlindungan garis)
Sambungan peranti penyimpanan tenaga secara bersiri	tidak

Operasi utama

11 Parameter

Voltan keluaran	24 V DC (U = U - 0.3 V DC) KELUAR
Julat voltan output	18 V DC ... 30 V DC (U = U - 0.3 V DC) Keluar Masuk 18 V DC ... 32 V DC
Arus keluaran I N	5 A
Boost statik (I) Stat.Boost	6.25 A
Dynamic Boost (I) Dyn.Boost	10 A (5 s)
Pemutusan Fius Selektif (I) SFB	30 A (15 ms)
Kuasa keluaran P (U , I = I ) KELUAR N KELUAR N	120 W
Kuasa keluaran P (U, I = I) KELUAR N KELUAR statistik. Boost	155 W
Kuasa keluaran P (U, I = I) KELUAR N KELUAR dyn. Boost	240 W (5 saat)
Pelepasan kuasa Tiada beban (U, I = 0, I = 0) Cas N Keluar	3 W
Pelepasan kuasa Beban nominal (U , I = I , I = 0) N Keluar N Cas	4 W

Operasi bateri

21 Parameter

Voltan keluaran	24 V DC (U = U - 0.3 V DC) keluar bat
Julat voltan output	19 V DC ... 32 V DC (U = U - 0.3 V DC) KELUAR BAT
Arus keluaran I N	5 A
Boost statik (I) Stat.Boost	6.25 A
Pemutusan Fius Selektif (I) SFB	30 A (15 ms)
Kuasa keluaran P (U , I = I ) KELUAR N KELUAR N	120 W
Kuasa keluaran P (U, I = I) KELUAR N KELUAR statistik. Boost	150 W
Kuasa keluaran P (U, I = I) KELUAR N KELUAR dyn. Boost	240 W (5 saat)
Voltan akhir cas	32 V DC
Voltan akhir cas (dikompensasi suhu)	25 V DC ... 32 V DC
Arus pengecasan (boleh dikonfigurasikan)	maks. 1.5 A
Kapasiti nominal (tanpa pengecas tambahan)	0.8 Ah ... 30 Ah
Kapasiti maksimum	40 Ah
Masa pengecasan	2.5 jam (3.4 Ah)
Masa penimbal	25 minit (3.4 Ah)
Perlindungan pelepasan dalam (boleh dikonfigurasikan)	19.2 V DC
Teknologi bateri	VRLA, VRLA-WTR, LI-ION
Lengkung ciri cas	IU U 0
IQ-Teknologi	ya
Sensor suhu	ya
Kompensasi suhu (boleh dikonfigurasikan)	42 mV/K

Input

1 Parameter

Kedudukan

1.x

Sambungan konduktor

9 Parameter

Kaedah sambungan	Sambungan skru
kaku	0.2 mm² ... 2.5 mm²
fleksibel	0.2 mm² ... 2 mm²
fleksibel dengan ferrule tanpa sarung plastik	0.2 mm² ... 2.5 mm²
fleksibel dengan ferrule dan sarung plastik	0.2 mm² ... 2.5 mm²
tegar (AWG)	30 ... 12 (Cu)
Panjang penanggalan	6.5 mm (tegar/fleksibel)
Tork pengetatan	0.5 Nm ... 0.6 Nm
Kepala skru bentuk pemacu	Slot L

Output

1 Parameter

Kedudukan

2.x

Sambungan konduktor

9 Parameter

Kaedah sambungan	Sambungan skru
kaku	0.2 mm² ... 2.5 mm²
fleksibel	0.2 mm² ... 2.5 mm²
fleksibel dengan ferrule tanpa sarung plastik	0.2 mm² ... 2.5 mm²
fleksibel dengan ferrule dan sarung plastik	0.2 mm² ... 2.5 mm²
tegar (AWG)	30 ... 12 (Cu)
Panjang penanggalan	6.5 mm (tegar/fleksibel)
Tork pengetatan	0.5 Nm ... 0.6 Nm
Kepala skru bentuk pemacu	Slot L

Isyarat

1 Parameter

Kedudukan

3.x

Sambungan konduktor

7 Parameter

Kaedah sambungan	Sambungan tolak masuk
kaku	0.2 mm² ... 1 mm²
fleksibel	0.2 mm² ... 1 mm²
fleksibel dengan ferrule tanpa sarung plastik	0.2 mm² ... 0.75 mm² (Cu) 0.5 mm² (disyorkan)
fleksibel dengan ferrule dan sarung plastik	0.2 mm² ... 0.75 mm²
tegar (AWG)	24 ... 16 (Cu)
Panjang penanggalan	8 mm (tegar/fleksibel)

Bateri

1 Parameter

Kedudukan

4.x

Teknologi sambungan

Teknologi sambungan dan data konduktor

1 Parameter

Penandaan kedudukan

4.1 (+), 4.2 (-), 4.3 ()

Sambungan konduktor

26 Parameter

Kaedah sambungan	Sambungan skru
kaku	0.2 mm² ... 2.5 mm²
fleksibel	0.2 mm² ... 2.5 mm²
fleksibel dengan ferrule tanpa sarung plastik	0.2 mm² ... 2.5 mm²
fleksibel dengan ferrule dan sarung plastik	0.2 mm² ... 2.5 mm²
tegar (AWG)	30 ... 12 (Cu)
Panjang penanggalan	6.5 mm (tegar/fleksibel)
Tork pengetatan	0.5 Nm ... 0.6 Nm
Kepala skru bentuk pemacu	Slot L
Antara Muka	PROFINET
Bilangan antara muka	2
Kaedah sambungan	RJ45
Protokol yang disokong	PROFINET LLPD
Penguncian	Klip pengunci
Fizik transmisi	pasangan berpilin
Ciri-ciri	Rundingan Automatik Persilangan Kereta Api Autopolariti dupleks penuh
Topologi	Bintang Laluan
Kelajuan penghantaran	100 Mbps
Panjang penghantaran	maks. 100 m
Masa kitaran	1 ms (RT)
Masa akses	≤ 2 s
Piawaian	IEEE 802.3 IEC 61158 IEC 61784-2
set cip	Renesas TPS-1
Pengasingan elektrik	ya
ID Peranti	0142 heksagon
Vendor ID	00B0 heksagon

Isyarat LED

5 Parameter

Jenis-jenis isyarat	DC OK (hijau) Penggera (merah) Mod Bat (kuning) SOC (merah, hijau) Data (merah, hijau)
Jenis produk	DC UPS
Keluarga produk	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1189000 h (25 °C) > 736900 jam (40 °C) > 372700 jam (60 °C)
Arahan perlindungan alam sekitar	Arahan RoHS 2011/65/EU WEEE Reach

Ciri-ciri penebat

Penarafan koordinasi penebatan

2 Parameter

Kelas perlindungan	III (tanpa PE)
Tahap pencemaran	2

Jangka hayat (kapasitor elektrolitik)

1 Parameter

Masa

224011 h

Dimensi item

4 Parameter

Lebar	35 mm
Ketinggian	130 mm
Kedalaman	125 mm
Kedalaman (Kedalaman peranti (pemasangan rel DIN))	125 mm (Kedalaman peranti (pemasangan rel DIN))

Dimensi item dengan pemasangan alternatif

3 Parameter

Lebar	123 mm
Ketinggian	130 mm
Kedalaman	37 mm

Dimensi pemasangan

12 Parameter

Jarak pemasangan kanan/kiri (aktif)	5 mm / 5 mm (P ≥50%) Keluar
Jarak pemasangan kanan/kiri (pasif)	0 mm / 0 mm (P ≥50%) Keluar
Jarak pemasangan kanan/kiri (aktif, pasif)	0 mm / 0 mm (P ≤50 %) Keluar
Jarak pemasangan atas/bawah (aktif)	50 mm / 50 mm (P ≥50%) Keluar
Jarak pemasangan atas/bawah (pasif)	40 mm / 20 mm (P ≥50%) Keluar
Jarak pemasangan atas/bawah (aktif, pasif)	40 mm / 20 mm (P ≤50%) Keluar
Jenis pemasangan	Pemasangan rel DIN
Kedudukan pemasangan	Pada rel DIN mendatar NS 35/7.5 dan NS 35/15 mengikut EN 60715
Penarafan kebolehterbakar mengikut UL 94 (perumah / blok terminal)	V0
Bahan perumahan	Logam
Versi hud	Keluli tahan karat X6Cr17
Versi elemen sisi	Aluminium AlMg3

Keadaan persekitaran

Had persekitaran operasi dan storan

9 Parameter

Tahap perlindungan	IP20
Suhu persekitaran (operasi)	-25 °C ... Penurunan 70 °C (> 60 °C: 2.5 %/K)
Suhu persekitaran (penyimpanan/pengangkutan)	-40 °C ... 85 °C
Suhu persekitaran (jenis permulaan diuji)	-40 °C
Ketinggian maksimum	≤ 4000 m
Kelas iklim	3K3 (EN 60721)
Kelembapan relatif maksimum yang dibenarkan (operasi)	≤ 95 % (pada 25 °C, tidak mengembun)
Kejutan	18 ms, 30g, dalam setiap arah ruang (mengikut IEC 60068-2-27)
Getaran (operasi)	2.3g

Kategori voltan berlebihan

2 Parameter

EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)

Voltan ekstra-rendah pelindung

2 Parameter

Penetapan piawai	Voltan ekstra-rendah pelindung
Piawaian/spesifikasi	IEC 61010-1 (SELV) IEC 61010-2-201 (PELV)

UL

1 Parameter

Pengenalan

UL/C-UL Tersenarai UL 61010-1

UL

1 Parameter

Pengenalan

UL/C-UL Tersenarai UL 61010-2-201

UL

1 Parameter

Pengenalan

UL/C-UL Tersenarai ANSI/ISA-12.12.01 Kelas I, Divisyen 2, Kumpulan A, B, C, D T4 (Lokasi Berbahaya)

CSA

1 Parameter

Pengenalan

CAN/CSA-C22.2 No. 61010-1-12

CSA

1 Parameter

Pengenalan

CAN/CSA-IEC 61010-2-201

CSA

1 Parameter

Pengenalan

CAN/CSA-C22.2 No. 213 Kelas I, Divisyen 2, Kumpulan A, B, C, D T4 (Lokasi Berbahaya)

Skim CB

1 Parameter

Pengenalan

IEC 61010-1

Skim CB

1 Parameter

Pengenalan

IEC 61010-2-201

DNV

7 Parameter

Pengenalan	Garis Panduan Kelas DNVGL-CG-0339
Nota	Kelas lokasi: Suhu D (lihat Aplikasi/Had), Kelembapan B, Getaran A/C, EMC B
Keserasian elektromagnetik	Pematuhan dengan Arahan EMC 2014/30/EU
Arahan Voltan Rendah	Pematuhan dengan Arahan Voltan Rendah 2014/35/EC
Keperluan EMC untuk pelepasan bunyi	EN 61000-6-3 EN 61000-6-4
Keperluan EMC untuk imuniti bunyi	EN 61000-6-1 EN 61000-6-2
Imuniti bunyi	Imuniti mengikut EN 61000-6-1 (kediaman), EN 61000-6-2 (industri), dan EN 61000-6-5 (peranti suis), IEC/EN 61850-3 (bekalan kuasa)

Pelepasan bunyi

1 Parameter

Piawaian/peraturan

Standard asas tambahan EN 61000-6-5 (imuniti dalam peranti suis), IEC/EN 61850-3 (bekalan kuasa)

Pelepasan elektrostatik

1 Parameter

Piawaian/peraturan

EN 61000-4-2

Pelepasan elektrostatik

3 Parameter

Pelepasan sentuhan	8 kV (Tahap Ujian 4)
Pelepasan di udara	15 kV (Tahap Ujian 4)
Komen	Kriteria B

Medan HF elektromagnetik

EMC dan data imuniti

1 Parameter

Piawaian/peraturan

EN 61000-4-3

Medan HF elektromagnetik

EMC dan data imuniti

7 Parameter

Julat frekuensi	80 MHz ... 1 GHz
Kekuatan medan ujian	20 V/m (Tahap Ujian 3)
Julat frekuensi	1 GHz ... 6 GHz
Kekuatan medan ujian	10 V/m (Tahap Ujian 3)
Julat frekuensi	1 GHz ... 6 GHz
Kekuatan medan ujian	10 V/m (Tahap Ujian 3)
Komen	Kriteria A

Transient pantas (letupan)

1 Parameter

Piawaian/peraturan

EN 61000-4-4

Transient pantas (letupan)

4 Parameter

Input	4 kV (Tahap Ujian 4 - asimetri)
Output	4 kV (Tahap Ujian 4 - asimetri)
Isyarat	4 kV (Tahap Ujian 4 - asimetri)
Komen	Kriteria B

Beban voltan lonjakan (lonjakan)

1 Parameter

Piawaian/peraturan

EN 61000-4-5

Beban voltan lonjakan (lonjakan)

4 Parameter

Input	1 kV (Tahap Ujian 3 - simetri) 2 kV (Tahap Ujian 3 - asimetri)
Output	1 kV (Tahap Ujian 3 - simetri) 2 kV (Tahap Ujian 3 - asimetri)
Isyarat	1 kV (Tahap Ujian 2 - asimetri)
Komen	Kriteria B

Gangguan terkonduksi

1 Parameter

Piawaian/peraturan

EN 61000-4-6

Gangguan terkonduksi

4 Parameter

Input/output/isyarat	asimetrik
Julat frekuensi	0.15 MHz ... 80 MHz
Komen	Kriteria A
Voltan	10 V (Tahap Ujian 3)

Medan magnet frekuensi kuasa

Bajet tenaga dan penyebaran

12 Parameter

Piawaian/peraturan	EN 61000-4-8
Kekerapan	16.67 Hz 50 Hz 60 Hz
Kekuatan medan ujian	100 A/m
Teks tambahan	60-an
Komen	Kriteria A
Kekerapan	50 Hz 60 Hz
Julat frekuensi	50 Hz ... 60 Hz
Kekuatan medan ujian	1 kA/m
Teks tambahan	3 s
Kekerapan	0 Hz
Kekuatan medan ujian	300 A/m
Teks tambahan	DC, 60 s

Kriteria

19 Parameter

Kriteria A	Tingkah laku operasi normal dalam had yang ditetapkan.
Kriteria B	Gangguan sementara pada tingkah laku operasi yang diperbetulkan oleh peranti itu sendiri.

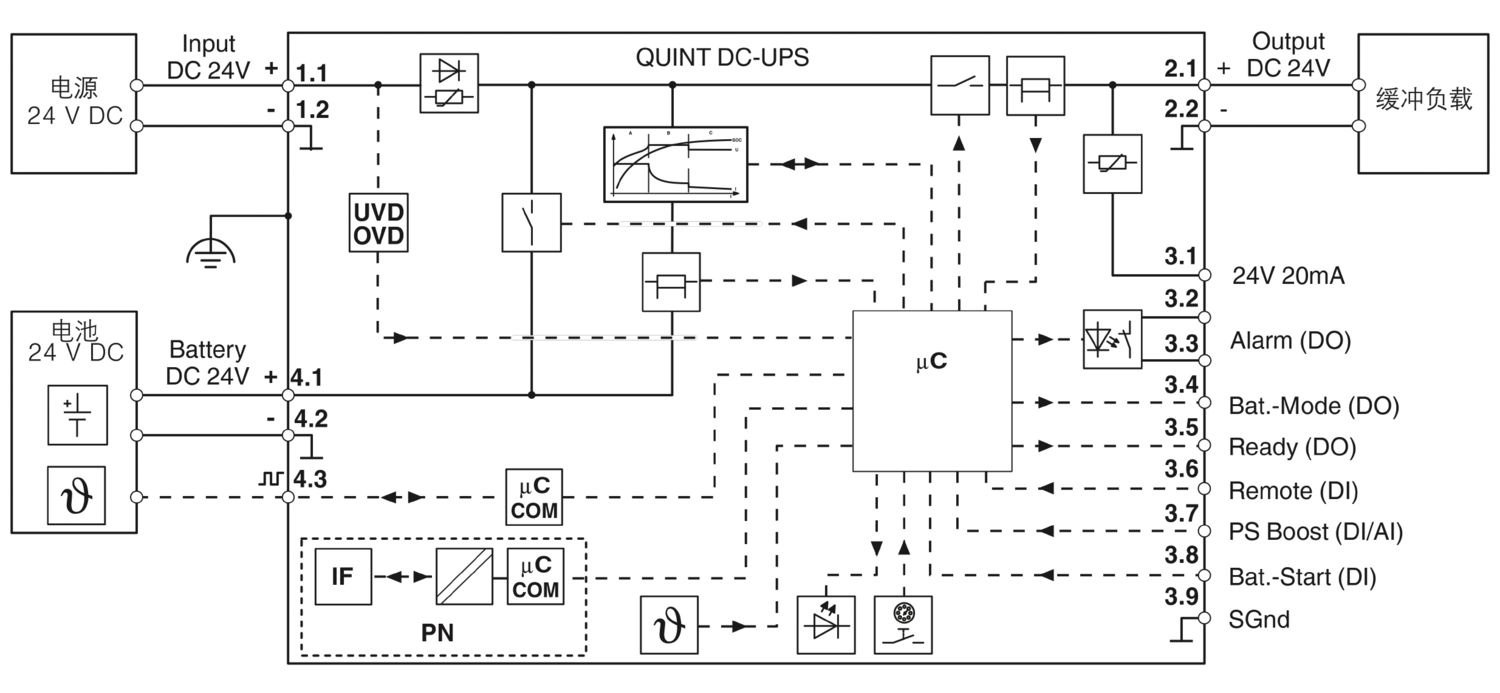

C	3.3 3.4 3.5 3.6 3.7 3.8 \| 3.6 3.7
DC 24V	+4.1 - 4.2
JIKA C COM	C COM

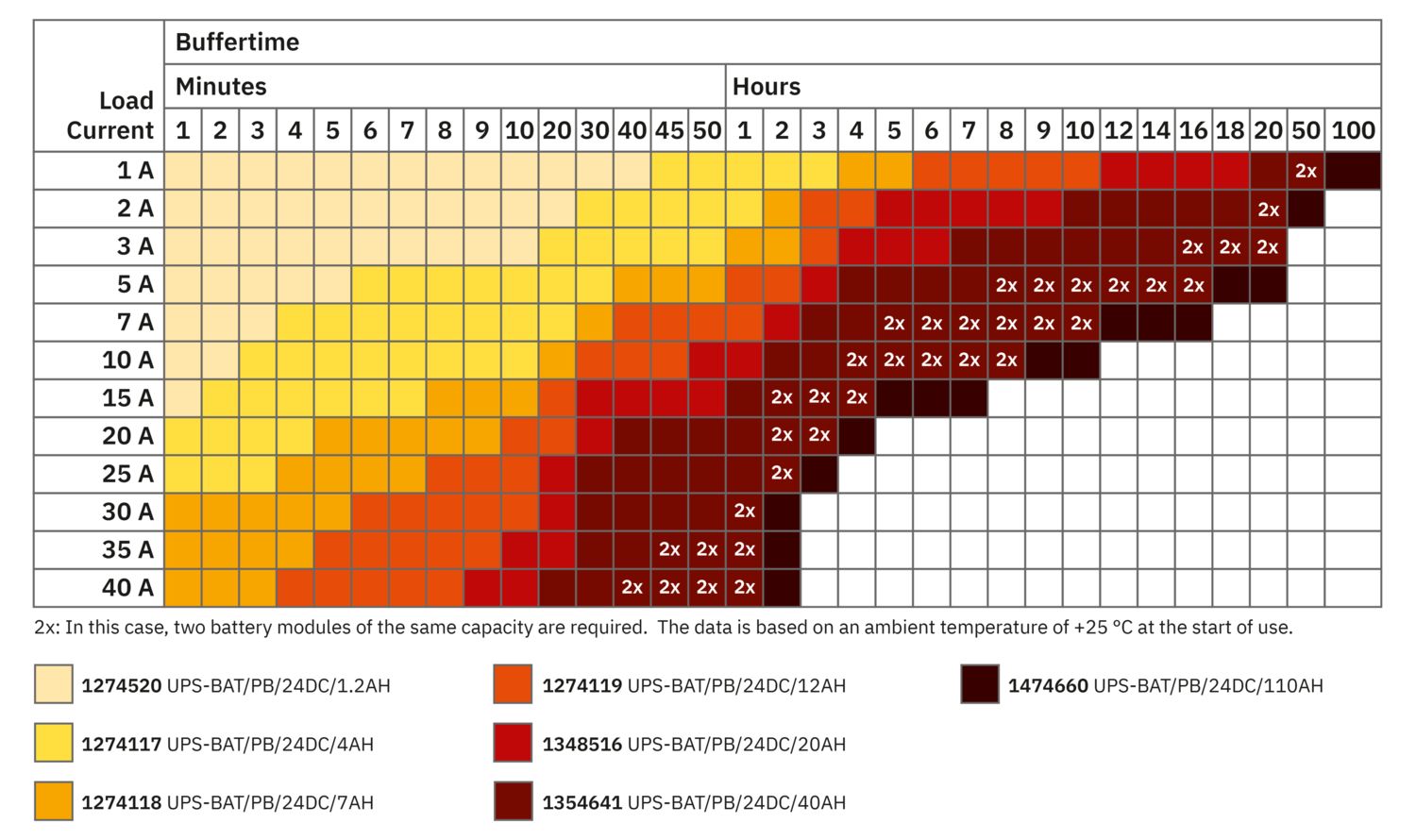

Arus Beban	masa penimbal Minit \| Waktu operasi 1 \| 2 \| 3 \| 4 \| 5 \| 6 \| 7 \| 8 \| 9 \| 10 \| 20 \| 30 \| 40 \| 45 \| 50 \| 1 \| 2 \| 3 \| 4 \| 5 \| 6 \| 7 \| 8 \| 9 \| 10 \| 12 \| 14 \| 16 \| 18 \| 20 \| 50 \| 100
1 A	2x
2 A	2x
3 A	2x \| 2x \| 2x
5 A	2x \| 2x \| 2x \| 2x \| 2x
7 A	2x \| 2x \| 2x \| 2x \| 2x \| 2x
10 A	2x \| 2x \| 2x \| 2x \| 2x
15 A	2x \| 2x \| 2x
20 A	2x \| 2x
25 A	2x
30 A	2x
35 A	2x \| 2x \| 2x
40 A	2x \| 2x \| 2x \| 2x

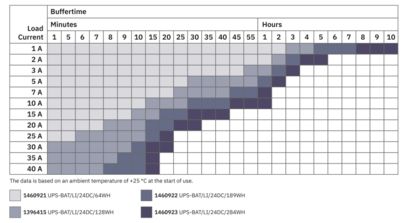

Arus Beban	masa penimbal Minit \| Waktu operasi 1 \| 5 \| 6 \| 7 \| 8 \| 9 \| 10 \| 15 \| 20 \| 25 \| 30 \| 35 \| 40 \| 45 \| 55 \| 1 \| 2 \| 3 \| 4 \| 5 \| 6 \| 7 \| 8 \| 9 \| 10

40 A

1 Parameter

Arus Beban

masa penimbal
Minit | Waktu operasi
10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20

40 A

4 Parameter

ECLASS-13.0	27040705
ECLASS-15.0	27040705
ETIM 9.0	EC000382
UNSPSC 21.0	39121000

EU RoHS

2 Parameter

Memenuhi keperluan bahan RoHS EU	Ya
Pengecualian	7(a), 7(c)-I

China RoHS

1 Parameter

Tempoh penggunaan mesra alam (EFUP)

EFUP-25
Jadual deklarasi RoHS China berkaitan artikel boleh didapati di kawasan muat turun untuk artikel berkenaan di bawah "Pengisytiharan Pengeluar". Untuk semua artikel dengan EFUP-E, tiada jadual deklarasi RoHS China dikeluarkan dan diperlukan.

EU REACH SVHC

2 Parameter

Bahan calon REACH (CAS No.)	Diboron trioksida (CAS: 1303-86-2) Lead (CAS: 7439-92-1)
SCIP	c4374425-7599-4c71-8bf6-d9c015600cc8

EF3.0 Perubahan Iklim

1 Parameter

CO2e kg

27.45 kg CO2e

Soalan Lazim

Soalan Lazim (FAQ)

Pertanyaan teknikal, perolehan, dan logistik biasa berkaitanQUINT4-UPS/24DC/24DC/5/PNdan perkhidmatan industri LinQ How.

1. Adakah QUINT4-UPS/24DC/24DC/5/PN (Pesanan No. 2906993) dibekalkan oleh LinQ How merupakan bahagian Phoenix Contact asal?

2. Apakah kuantiti pesanan minimum untuk QUINT4-UPS/24DC/24DC/5/PN, dan bolehkah saya mendapatkan sebut harga terlebih dahulu?

3. Bolehkah anda menyokong pemilihan teknikal dan penyediaan QUINT4-UPS/24DC/24DC/5/PN?

4. Seberapa pantas LinQ How boleh menghantar QUINT4-UPS/24DC/24DC/5/PN, dan bagaimana pula dengan sokongan selepas jualan?

QUINT4-UPS/24DC/24DC/5/PN DC UPS 2906993 | 5.1 A / 24 V DC - LinQ How

Minta Sebut Harga Hubungi Phoenix

Carian Produk & Berita

QUINT4-UPS/24DC/24DC/5/PN

Kelebihan Anda dengan Phoenix Hubungi QUINT4-UPS/24DC/24DC/5/PN

Integrasi mudah ke dalam rangkaian menggunakan antara muka PROFINET, EtherNet/IP, EtherCAT® dan USB

Penilaian keadaan kesihatan (SOH) dan keadaan cas (SOC), terima kasih kepada sistem pengurusan bateri pintar (BMS)

Pengiktirafan automatik kapasiti dan teknologi bateri (VRLA-WTR, LI-ION)

Pemantauan arus output dan voltan, serta sambungan dan pemutusan sistem secara manual

Teknologi SFB secara terpilih mengaktifkan pemutus litar mini standard. Beban yang disambungkan secara selari terus berfungsi.

Spesifikasi teknikal yang menyeluruh

Data komersial

Operasi utama

Operasi bateri

Input

Sambungan konduktor

Output

Sambungan konduktor

Isyarat

Sambungan konduktor

Bateri

Teknologi sambungan

Sambungan konduktor

Isyarat LED

Ciri-ciri penebat

Jangka hayat (kapasitor elektrolitik)

Dimensi item

Dimensi item dengan pemasangan alternatif

Dimensi pemasangan

Keadaan persekitaran

Kategori voltan berlebihan

Voltan ekstra-rendah pelindung

UL

UL

UL

CSA

CSA

CSA

Skim CB

Skim CB

DNV

Pelepasan bunyi

Pelepasan elektrostatik

Pelepasan elektrostatik

Medan HF elektromagnetik

Medan HF elektromagnetik

Transient pantas (letupan)

Transient pantas (letupan)

Beban voltan lonjakan (lonjakan)

Beban voltan lonjakan (lonjakan)

Gangguan terkonduksi

Gangguan terkonduksi

Medan magnet frekuensi kuasa

Kriteria

40 A

40 A

EU RoHS

China RoHS

EU REACH SVHC

EF3.0 Perubahan Iklim

Soalan Lazim (FAQ)
