Hubungi Phoenix · Perumah elektronik

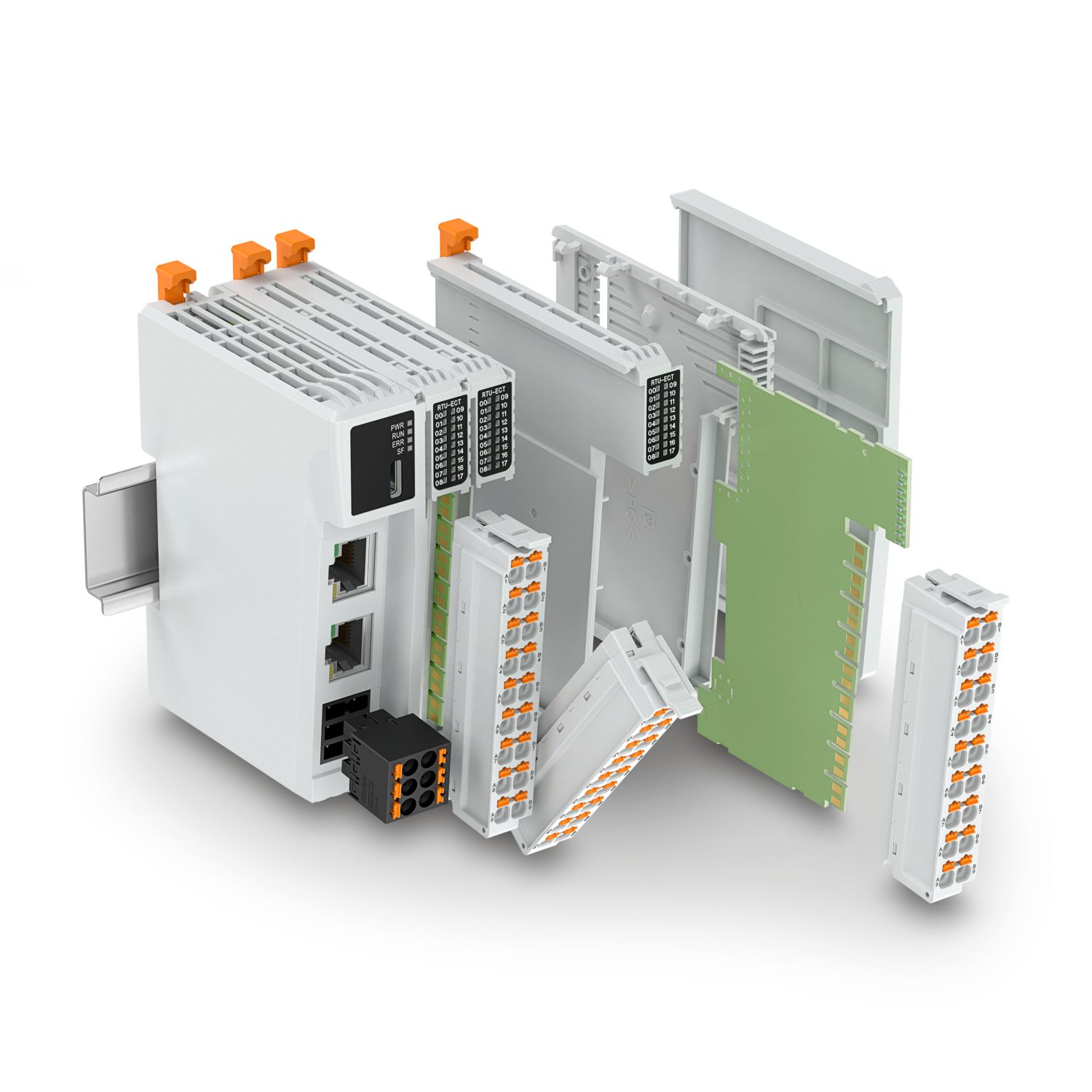

ME-IO-S 55 CPU 100 7035
No Pesanan:
1632614
Perumah rel DIN, perumah CPU, dengan ventilasi, lebar: 53 mm, tinggi: 100 mm, kedalaman: 80 mm, warna: kelabu muda (serupa RAL 7035), sambungan silang: Penyambung bas (pilihan), bilangan kedudukan penyambung silang: 8
Jenis Produk Perumahan lengkap
Pemasangan / Dimensi 53 mm
julat suhu -40 °C ... 105 °C (bergantung pada pelepasan kuasa)
Keluarga Produk ME-IO-S..
Cadangan Maklumat lanjut dan dimensi terperinci boleh didapati di kawasan muat turun.
Jenis perumahan Perumahan rel DIN
Nilai Kejuruteraan
Seni Bina Industri Standard 19-inci
Kelebihan Anda dengan Phoenix Hubungi ME-IO-S 55 CPU 100 7035
✓
Pemasangan modul mudah dengan 2 panel sisi, 1 elemen tengah, dan 2 tuas pemasangan rel DIN
✓
Ketumpatan sambungan tinggi dengan penyambung 18-pos. dengan pitch 5 mm
✓
Sesuai untuk aplikasi yang sensitif harga terima kasih kepada reka bentuk yang ringkas dan susun atur modul yang telah ditetapkan
✓
Flap boleh dimesin dalam modul CPU membolehkan penyesuaian khusus aplikasi
✓
Pendawaian mudah dalam modul terima kasih kepada penyambung hadapan 18-pos. yang telah dicetak terlebih dahulu
✓
Menampilkan penunjuk status penjimatan ruang
Lembaran Rujukan Data Teknikal
Spesifikasi teknikal yang menyeluruh
Dijana daripada katalog dalam talian rasmi untuk Nombor Pesanan Hubungi Phoenix1632614.
01
10 ParameterData teknikal
Cadangan | Maklumat lanjut dan dimensi terperinci boleh didapati di kawasan muat turun. |
Jenis produk | Perumahan lengkap |
Jenis perumahan | Perumahan rel DIN |
Jenis perumahan | Perumah pelbagai fungsi |
Siri perumahan | ME-IO-S |
Keluarga produk | ME-IO-S.. |
Bukaan pengudaraan terdapat | ya |
Lebar | 53 mm |
Ketinggian | 100 mm |
Kedalaman | 80 mm |
02
7 ParameterReka bentuk PCB
Ketebalan PCB | 1.45 mm ... 1.75 mm |
Warna (Perumahan) | kelabu muda (RAL 7035) |
Warna (Kunci asas) | oren gelap (RAL 2011) |
Perumahan Bahan | PC |
Kunci Asas Bahan | POM |
Penarafan kebolehterbakar mengikut UL 94 | V0 |
CTI mengikut IEC 60112 | 600 |
03
7 ParameterUjian getaran
Spesifikasi | IEC 60068-2-6:2007-12 |
Kekerapan | 10 - 150 - 10 Hz |
Kelajuan sapuan | 1 oktaf/min |
Amplitud | 0.35 mm (10 Hz ... 60.1 Hz) |
Pecutan | 5g (60.1 Hz ... 150 Hz) |
Tempoh ujian mengikut paksi | 2.5 jam |
Arahan ujian | Paksi X-, Y dan Z |
04
3 ParameterUjian wayar bercahaya
Spesifikasi | IEC 60695-2-11:2021-10 |
Suhu | 850 °C |
Masa pendedahan | 30 s |
05
1 ParameterUjian nyalaan jarum
Spesifikasi | IEC 60695-11-5:2016-12 |
06
4 ParameterUjian kestabilan haba / tolak bola
Spesifikasi | IEC 60695-10-2:2014-02 |
Suhu | 125 °C |
Tempoh ujian | 1 jam |
Daya | 20 N |
07
6 ParameterKejutan
Spesifikasi | IEC 60068-2-27:2008-02 |
Bentuk denyutan | Separa sinusoidal |
Pecutan | 15g |
Tempoh kejutan | 11 ms |
Bilangan kejutan setiap arah | 3 |
Arahan ujian | Paksi X-, Y dan Z (pos. dan neg.) |
08
1 ParameterTahap perlindungan (kod IP)
Spesifikasi | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
09
10 ParameterKeadaan persekitaran
Had persekitaran operasi dan storan
Kod IP maksimum untuk dicapai | IP20 |
Suhu persekitaran (operasi) | -40 °C ... 105 °C (bergantung pada pelepasan kuasa) |
Suhu persekitaran (penyimpanan/pengangkutan) | -40 °C ... 70 °C |
Suhu persekitaran (pemasangan) | -5 °C ... 100 °C |
Bilangan pemegang PCB | 2 |
Jenis pemasangan PCB | Mengunci |
Ketebalan PCB | 1.45 mm ... 1.75 mm |
Jenis pemasangan | Pemasangan rel DIN |
Jenis pembungkusan | dibungkus dalam kadbod |
Jenis pembungkusan luar | kotak karton |
