ME 22,5-SKT-MSTBO-7035+4PSPT4
No Pesanan:
1457231

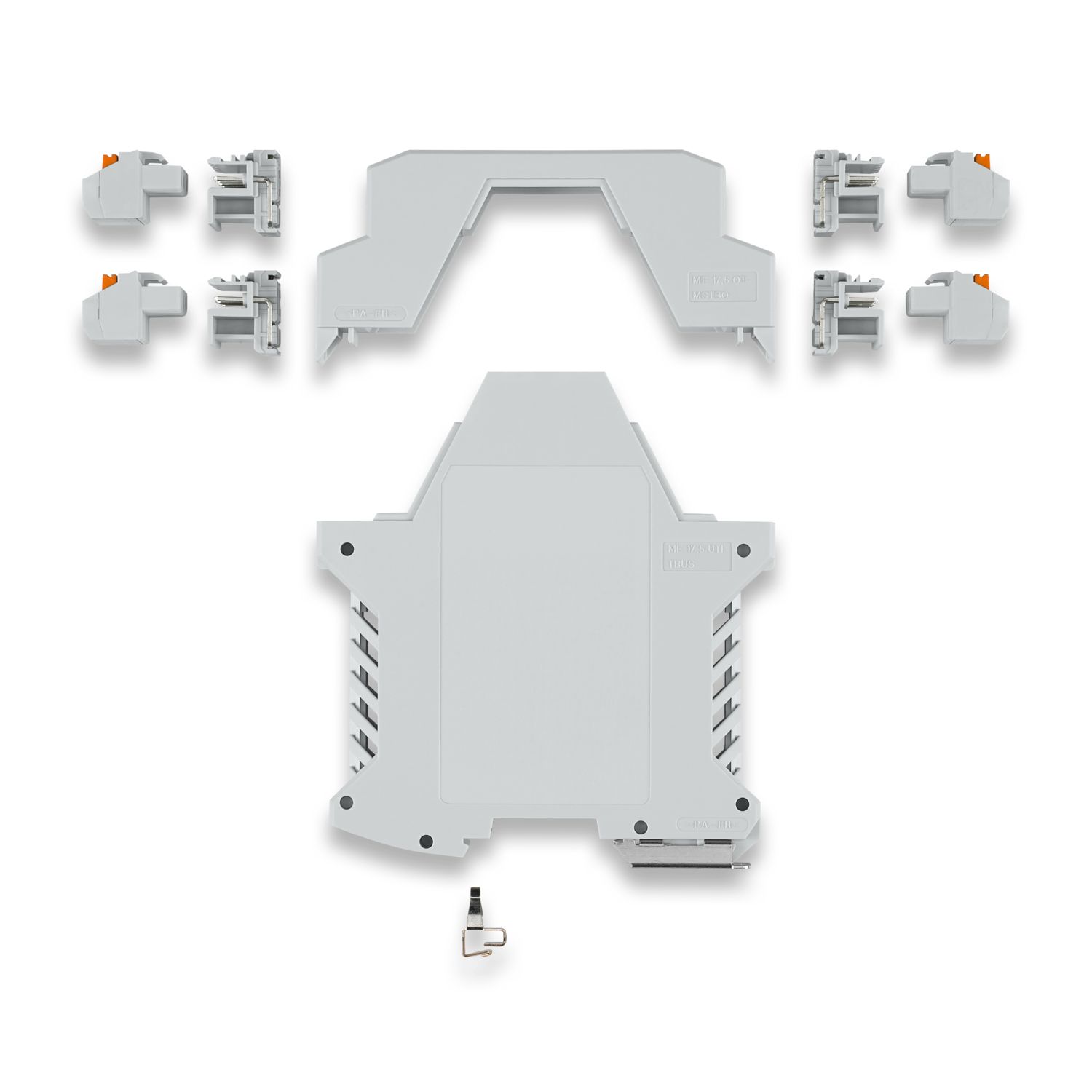

Rumah rel DIN, untuk pemasangan pada rel DIN, bahagian atas tertutup, warna: kelabu muda (RAL 7035 yang serupa), lebar: 22.6 mm, tinggi: 99 mm, kedalaman: 113.65 mm, termasuk 4 penyambung PCB, 4-pos., Sambungan spring tolak masuk, untuk 2.5 mm2, arus nominal: 12 A, 320 V, Permukaan PCB: 7800 mm2
Jenis Produk Set perumah boleh disusun
Kedudukan / Saluran 16
Kaedah Sambungan Sambungan spring tolak masuk
Pemasangan / Dimensi 22.6 mm
julat suhu -40 °C ... 105 °C (bergantung pada pelepasan kuasa)
Keluarga Produk ME 22,5..
Nilai Kejuruteraan
Seni Bina Industri Standard 19-inci
Kelebihan Anda dengan Phoenix Hubungi ME 22,5-SKT-MSTBO-7035+4PSPT4
Lembaran Rujukan Data Teknikal
Spesifikasi teknikal yang menyeluruh
Dijana daripada katalog dalam talian rasmi untuk Nombor Pesanan Hubungi Phoenix1457231.
01
12 ParameterData teknikal
Nota pemasangan | Sila patuhi arahan pemasangan yang tersedia di kawasan muat turun. |
Cadangan | Bahan pad sentuhan untuk penyambung bas, emas galvanik (emas keras) |
Umum | Spesifikasi permukaan PCB adalah untuk tujuan orientasi dan berdasarkan PCB asas. Perumahan juga boleh memuatkan beberapa PCB. |
Jenis produk | Set perumah boleh disusun |
Jenis perumahan | Perumahan rel DIN |
Siri perumahan | SAYA |
Keluarga produk | ME 22,5.. |
Bilangan jawatan | 16 |
Bilangan Maks. Jawatan | 16 (pad: 5 mm) |
Bilangan baris | 2 |
Bukaan pengudaraan terdapat | ya |
Kaedah sambungan | Sambungan spring tolak masuk |
02
4 ParameterLukisan dimensi
Lebar | 22.6 mm |
Ketinggian | 99 mm |
Kedalaman | 113.65 mm |
Kedalaman dari tepi atas rel DIN | 107 mm |
03
4 ParameterReka bentuk PCB
Ketebalan PCB | 1.4 mm ... 1.8 mm |
Warna (Perumahan) | kelabu muda (RAL 7035) |
Bahan | PA |
Penarafan kebolehterbakar mengikut UL 94 | V0 |
04
12 ParameterKeadaan persekitaran
Had persekitaran operasi dan storan
Kod IP maksimum untuk dicapai | IP20 |
Suhu persekitaran (operasi) | -40 °C ... 105 °C (bergantung pada pelepasan kuasa) |
Suhu persekitaran (penyimpanan/pengangkutan) | -40 °C ... 55 °C |
Suhu persekitaran (pemasangan) | -5 °C ... 100 °C |
Kelembapan relatif (penyimpanan/pengangkutan) | maks. 80 % |
Bilangan pemegang PCB | 1 |
Jenis pemasangan PCB | Mengunci |
Jumlah permukaan PCB | 7800 mm² |
Ketebalan PCB | 1.4 mm ... 1.8 mm |
Jenis pemasangan | Pemasangan rel DIN |
Jenis pembungkusan | dibungkus dalam kadbod |
Jenis pembungkusan luar | kotak karton |
