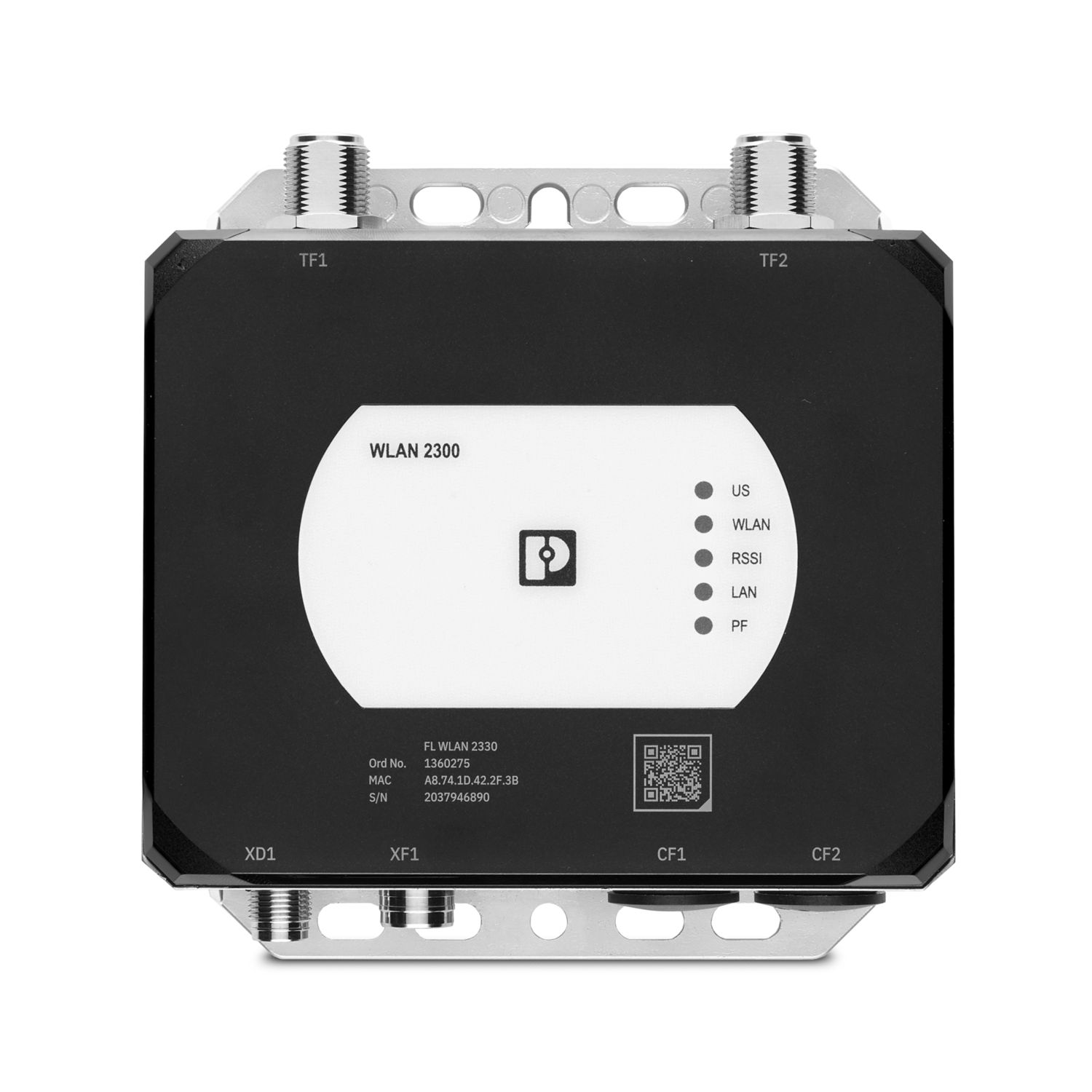

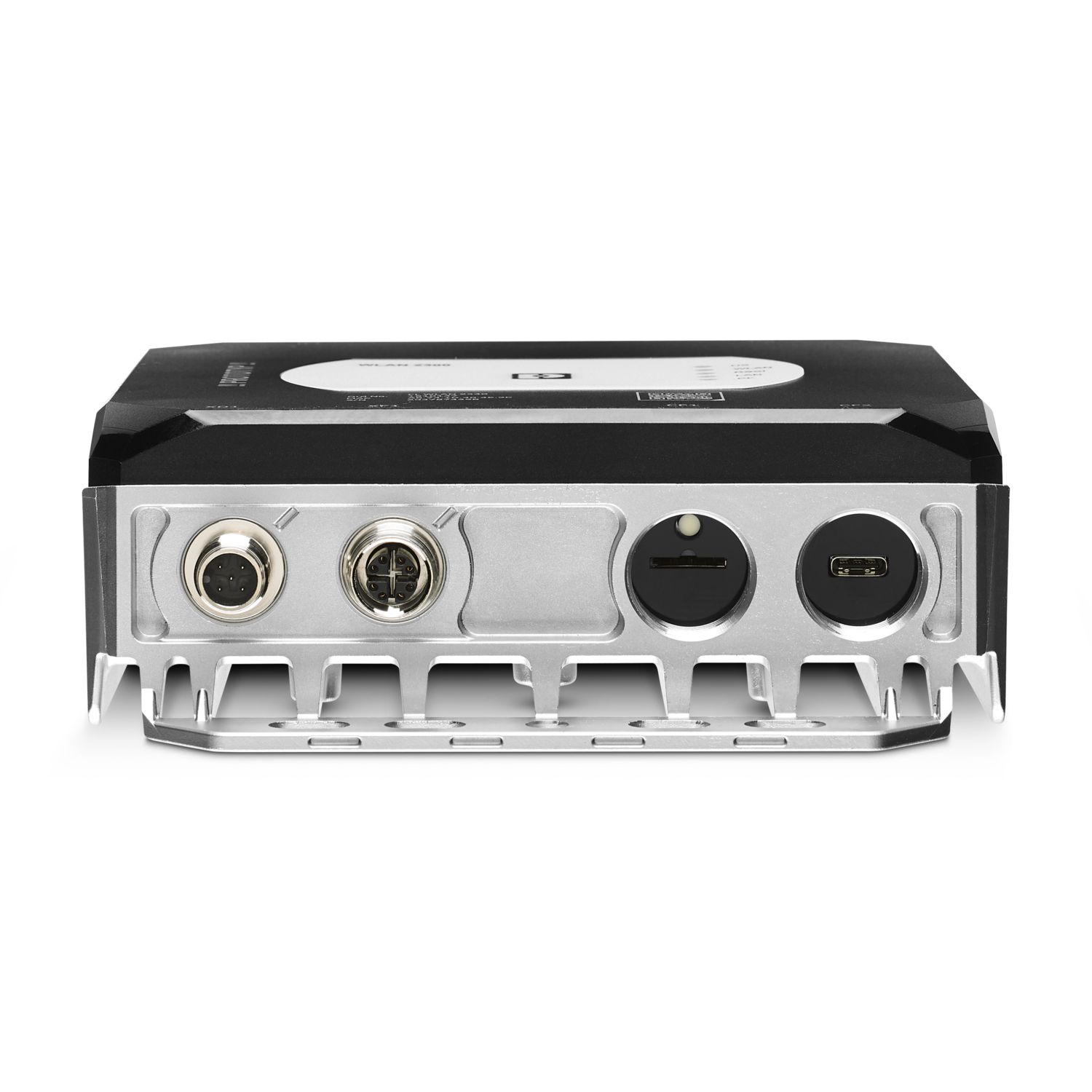

FL WLAN 2330

No Pesanan: 1360275

Titik akses WLAN, Wi-Fi 6, dengan 2 sambungan antena luaran (N-F), IP65, -20°C ... +60°C, WLAN 802.11a/n/ac/ax, frekuensi: 2.4 GHz, 5 GHz, data sambungan: 12 V DC ... 32 V DC atau PoE, M12: untuk kuasa dan LAN, HTTPS, CLI, REST API

Jenis Produk Modul tanpa wayar

Antara Muka 1

Kedudukan / Saluran 1 (penyambung tolak-tarik M12)

Kaedah Sambungan Penyambung M12

voltan bernilai 24 V DC (SELV (dan Sumber Tenaga Terhad / Kuasa Terhad atau Kelas 2 (NEC) untuk UL)) · 48…

Semasa Dinilai maks. 900 mA (pada pemprosesan data DC Umin/Tmax/maks.) · maks. 257 mA (pada PoE Umin/Tmax/maks....

Meja Jualan Emel

Nilai Kejuruteraan

Kelebihan Anda dengan Phoenix Hubungi FL WLAN 2330

Seni Bina Industri Standard 19-inci

Lembaran Rujukan Data Teknikal

Spesifikasi teknikal yang menyeluruh

Dijana daripada katalog dalam talian rasmi untuk Nombor Pesanan Hubungi Phoenix1360275.

Data teknikal

5 Parameter

Nota mengenai permohonan	Hanya untuk kegunaan industri
Nota mengenai permohonan	Seperti keadaan sekarang, kami sedang menyediakan produk supaya, mulai 11 Disember 2027, ia mematuhi keperluan Akta Ketahanan Siber EU (CRA) berdasarkan maklumat yang tersedia mengenai CRA tersebut.
Jenis produk	Modul tanpa wayar
Jenis	Berdiri sendiri
Sifat istimewa	Produk ini sedang disediakan untuk mematuhi Akta Ketahanan Siber (CRA)

Ciri-ciri penebat

Penarafan koordinasi penebatan

3 Parameter

Kelas perlindungan	III (VDE 0106, IEC 60536) (hanya untuk dalam bangunan)
Kategori voltan berlebihan	II (IEC 61010-1)
Tahap pencemaran	2

Kad tanpa wayar

3 Parameter

Jenis	IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz, 5 GHz > 600 MBit/s
Nota pemasangan	Dipasang secara kekal
Bahagian ujian	Bekalan DC + antara muka Ethernet/PoE ke bumi berfungsi 2.25 kV DC 1 minit

Bekalan: Elektronik modul

Keperluan bekalan kuasa dan penggunaan

7 Parameter

Teknologi sambungan	Penyambung M12
Kaedah sambungan	Sambungan pantas tolak-tarik atau sambungan skru
Julat keratan rentas AWG	24 ... 16
Voltan bekalan	24 V DC (SELV (dan Sumber Tenaga Terhad / Kuasa Terhad atau Kelas 2 (NEC) untuk UL)) 48 V DC (PoE)
Julat voltan bekalan	12 V DC ... 32 V DC (SELV (dan Sumber Tenaga Terhad / Kuasa Terhad atau Kelas 2 (NEC) untuk UL)) 42.5 V ... 57 V (PoE)
Arus bekalan	jenis 228 mA (pada DC Unom/20°C/kadar data jenis) 127 mA (pada PoE 48 V DC/20°C/kadar data jenis/tiada USB)
Penggunaan semasa	maks. 900 mA (pada kadar data DC Umin/Tmax/maksimum) maks. 257 mA (pada PoE Umin/Tmax/maksimum aliran data/USB)

Antena

2 Parameter

Bilangan	2
Nota mengenai kaedah sambungan	MIMO

Fungsi

Ciri-ciri fungsi

4 Parameter

Konfigurasi	Pengurusan berasaskan web, CLI automatik, API REST
Kualiti perkhidmatan (QoS)	Ya
Lesen tanpa wayar	Eropah, negara tambahan dalam e-shop
Sokongan negara	Belgium Bulgaria Denmark Jerman Estonia Finland Perancis Yunani Britain Raya Ireland Itali Latvia Liechtenstein Lithuania Luxembourg Malta Belanda Norway Austria Poland Portugal Romania Sweden Switzerland Slovakia Slovenia Sepanyol Republik Czech Hungary Cyprus (rep.) Jepun

Ethernet/PoE (M12)

7 Parameter

Bilangan antara muka	1
Kaedah sambungan	Penyambung M12, berkod X
Nota mengenai kaedah sambungan	Rundingan auto dan autocrossing
Kelajuan penghantaran	10/100/1000 Mbps
Fizik transmisi	tembaga
Panjang penghantaran	100 m (setiap segmen)
Tidak. saluran	1 (penyambung tolak-tarik M12)

USB-C

2 Parameter

Sistem bas	USB 3.0
Bilangan antara muka	1

Tanpa wayar

14 Parameter

Penetapan	LAN tanpa wayar
Kaedah sambungan antena	N (perempuan)
Jalur frekuensi	2.4 GHz 5 GHz
Standard tanpa wayar	WLAN IEEE 802.11 a b g n penghawa dingin kapak Wi-Fi 6
Kuasa penghantaran	maks. 20 dBm (dengan dua antena)
Bilangan antara muka tanpa wayar	1 IEEE 802.11 a/b/g/n/ac/ax
Modul tanpa wayar yang boleh disambungkan	100 (Dalam mod titik akses)
Lebar	147 mm
Ketinggian	150 mm
Kedalaman	51 mm
Nota mengenai dimensi	Dimensi dipasang tanpa penyambung
Warna (Perumahan)	hitam (RAL 9005)
Plat asas bahan	Zink die-cast, bersalut nikel
Bahan perumahan	PC

Keadaan persekitaran

Had persekitaran operasi dan storan

7 Parameter

Suhu persekitaran (operasi)	-20 °C ... 60 °C
Tahap perlindungan	IP65
Tekanan udara (operasi)	800 hPa ... 1080 hPa (sehingga 2000 m di atas paras laut)
Tekanan udara (penyimpanan/pengangkutan)	660 hPa ... 1080 hPa (sehingga 3000 m dari paras laut)
Suhu persekitaran (penyimpanan/pengangkutan)	-20 °C ... 60 °C
Kelembapan yang dibenarkan (operasi)	5 % ... 95 % (tidak mengembun)
Kelembapan yang dibenarkan (penyimpanan/pengangkutan)	5 % ... 95 % (tidak mengembun)

Ujian mekanikal

Data mekanikal dan ujian kekuatan

4 Parameter

Kejutan mengikut EN 60068-2-27/IEC 60068-2-27	30g, 11 ms denyutan kejutan separuh sinus
Ketahanan getaran mengikut EN 60068-2-6/IEC 60068-2-6	5g, 10 ... 150 Hz
Kejutan berterusan mengikut EN 60068-2-27/IEC 60068-2-27	10g, 16 ms, 6000 penyerap hentak
Bunyi jalur lebar mengikut EN 60068-2-64	Kategori 1, Kelas A

Pelepasan elektrostatik

1 Parameter

Piawaian/peraturan

EN 61000-4-2

Pelepasan elektrostatik

3 Parameter

Pelepasan sentuhan	± 6 kV
Pelepasan di udara	± 8 kV
Pelepasan tidak langsung	± 6 kV

Medan HF elektromagnetik

EMC dan data imuniti

1 Parameter

Piawaian/peraturan

EN 61000-4-3

Medan HF elektromagnetik

EMC dan data imuniti

4 Parameter

Julat frekuensi	80 MHz ... 1000 MHz
Kekuatan medan ujian	10 V/m
Julat frekuensi	1000 MHz ... 6000 MHz
Kekuatan medan ujian	3 V/m

Transient pantas (letupan)

1 Parameter

Piawaian/peraturan

EN 61000-4-4

Transient pantas (letupan)

1 Parameter

Komen

±2.2 kV

Beban arus lonjakan (lonjakan)

1 Parameter

Piawaian/peraturan

EN 61000-4-5

Beban arus lonjakan (lonjakan)

1 Parameter

Isyarat

± 0.5 kV (simetri)
± 1 kV (asimetri)

Gangguan terkonduksi

1 Parameter

Piawaian/peraturan

EN 61000-4-6

Gangguan terkonduksi

2 Parameter

Julat frekuensi	0.15 MHz ... 80 MHz
Voltan	10 V

Gangguan yang dipancarkan

3 Parameter

Piawaian/peraturan	EN 55032
Keputusan ujian	Kelas B
Nota pemasangan	Antena yang tidak termasuk dalam skop bekalan
