SUIS FL 1116N
No Pesanan:
1085219
Suis Ethernet sempit, enam belas port RJ45 dengan 10/100/1000 Mbps pada semua port, pengesanan kelajuan penghantaran data automatik, fungsi autocrossing, dan QoS
Jenis Produk Suis
Antara Muka 16
Kedudukan / Saluran 16 (port RJ45)
Kaedah Sambungan RJ45
voltan bernilai 24 V
Semasa Dinilai 925 mA (pada 9 V DC)
Nilai Kejuruteraan
Seni Bina Industri Standard 19-inci
Kelebihan Anda dengan Phoenix Hubungi FL SWITCH 1116N
✓
Rundingan automatik dan pengesanan autocrossing memudahkan pemasangan dan pemasangan
✓
Penunjuk diagnostik tempatan dengan LED
✓
Port RJ45 menyokong kelajuan penghantaran 10/100/1000 Mbps
✓
Mesej yang diutamakan QoS (Kualiti Perkhidmatan)
✓
Kelas Pematuhan PROFINET A untuk pertukaran data masa nyata
✓
Ethernet cekap tenaga mengikut kesesuaian. dengan IEEE 802.3az
✓
Penapis PTCP PROFINET untuk komunikasi yang boleh dipercayai pada rangkaian PROFINET
✓
Keutamaan trafik yang dipertingkatkan untuk protokol automasi
✓
Sokongan bingkai jumbo (saiz bingkai sehingga 9216 bait/bingkai)
Lembaran Rujukan Data Teknikal
Spesifikasi teknikal yang menyeluruh
Dijana daripada katalog dalam talian rasmi untuk Nombor Pesanan Hubungi Phoenix1085219.
01
5 ParameterData teknikal
Lebar | 40 mm |
Ketinggian | 151 mm |
Kedalaman | 98 mm |
Nota mengenai permohonan | Hanya untuk kegunaan industri |
Nota mengenai permohonan | Seperti keadaan sekarang, kami sedang menyediakan produk supaya, mulai 11 Disember 2027, ia mematuhi keperluan Akta Ketahanan Siber EU (CRA) berdasarkan maklumat yang tersedia mengenai CRA tersebut. |
02
5 ParameterSekatan penggunaan
Nota EMC | EMC: produk kelas A, lihat deklarasi pengeluar di kawasan muat turun |
Warna (Perumahan) | kelabu (RAL 7042) |
Warna (Kulit Depan) | kelabu muda (RAL 7035) |
Bahan perumahan | Diperkukuh gentian polikarbonat Lembaran aluminium / keluli DC01 |

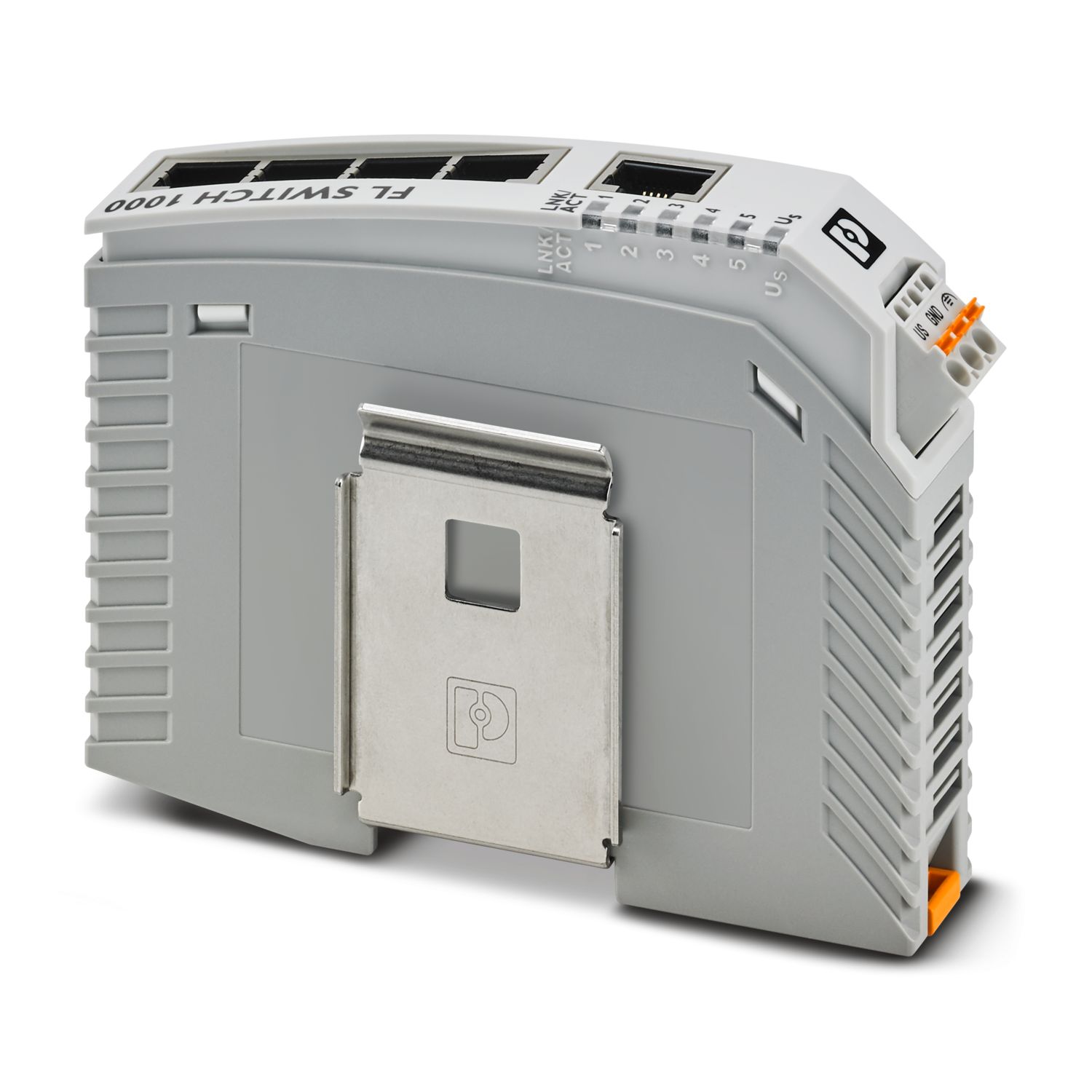

Jenis pemasangan | Pemasangan rel DIN |
03
12 ParameterEthernet (RJ45)
Bilangan antara muka | 16 |
Kaedah sambungan | RJ45 |
Nota mengenai kaedah sambungan | Rundingan auto dan autocrossing |
Kelajuan penghantaran | 10/100/1000 Mbps |
Fizik transmisi | Ethernet dalam pasangan berpintal RJ45 |
Panjang penghantaran | 100 m (setiap segmen) |
LED isyarat | Penerimaan data, status pautan |
Tidak. saluran | 16 (port RJ45) |
Jenis produk | Suis |
Keluarga produk | Suis 1000 Tidak Terurus |
MTTF | 77.4 Tahun (piawaian MIL-HDBK-217F, suhu 25°C, kitaran operasi 100%) 833.6 Tahun (piawaian SN 29500, suhu 25°C, kitaran operasi 21%) 616.1 Tahun (piawaian Telcordia, suhu 25°C, 21% kitaran operasi (5 hari seminggu, 8 jam sehari)) |
Sifat istimewa | Produk ini sedang disediakan untuk mematuhi Akta Ketahanan Siber (CRA) |
04
5 ParameterFungsi suis
Fungsi asas | Suis tidak terurus Rundingan Automatik Mod penukaran Simpan dan Hadapan |
Kelas pematuhan PROFINET | Kelas Pematuhan A |
Jadual alamat MAC | 8k |
Penunjuk status dan diagnostik | LED: U, pautan dan aktiviti setiap port S |
Fungsi tambahan | 100 BASE-TX/100BASE-FX (IEEE 802.3U) Bingkai jumbo (Maks. 9,216 bait) Keutamaan Kualiti Perkhidmatan (QoS) (IEEE 802.1p) Ethernet cekap tenaga (IEEE 802.3az) Gigabit Ethernet 1000BASE-T (IEEE 802.3ab) 10Base-T (IEEE 802.3) |
05
3 ParameterFungsi keselamatan
Fungsi asas | Suis tidak terurus Rundingan Automatik Mod penukaran Simpan dan Hadapan |
Pelepasan kuasa maksimum untuk keadaan nominal | 8.325 W (pada 24 V DC) |
Medium penghantaran | tembaga |
06
6 ParameterBekalan
Keperluan bekalan kuasa dan penggunaan
Voltan bekalan (DC) | 24 V |
Julat voltan bekalan | 9 V DC ... 32 V DC |
Sambungan bekalan kuasa | Melalui COMBICON, keratan rentas konduktor maks. 2.5 mm² |
Riak residual | 3.6 V (dalam julat voltan yang dibenarkan) PP |
Penggunaan arus maksimum | 925 mA (pada 9 V DC) |
Penggunaan arus tipikal | 195 mA (pada 24 V DC) |
07
9 ParameterBekalan kuasa
Bajet tenaga dan penyebaran

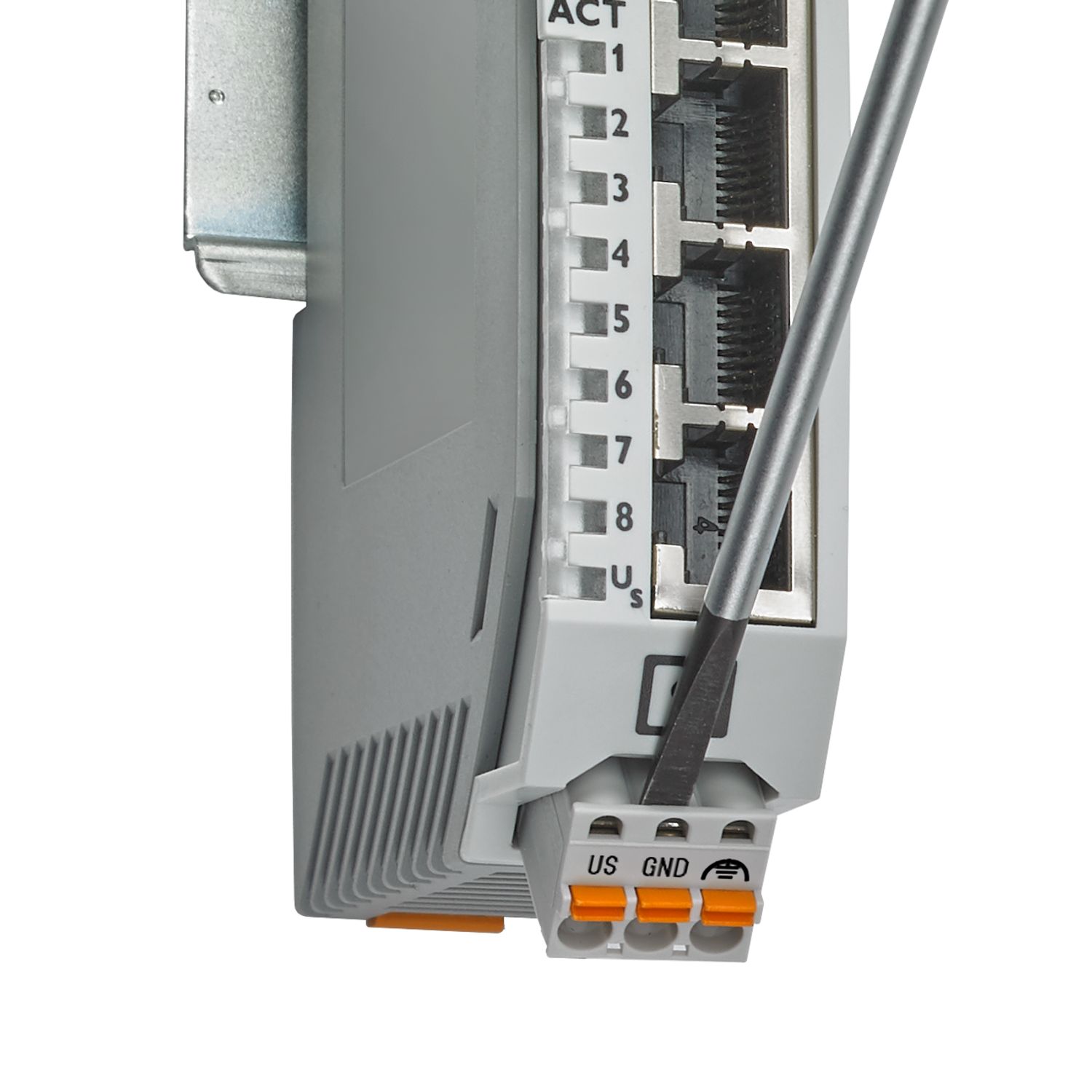

Kaedah sambungan | Sambungan spring tolak masuk |
boleh dipasang | ya |
Keratan rentas konduktor, tegar | 0.2 mm² ... 2.5 mm² |
Keratan rentas konduktor, fleksibel | 0.2 mm² ... 2.5 mm² |
Keratan rentas konduktor AWG | 24 ... 12 |
Keratan rentas konduktor, fleksibel, dengan ferrule, dengan sarung plastik | 0.25 mm² ... 2.5 mm² |
Keratan rentas konduktor, fleksibel, dengan ferrule, tanpa sarung plastik | 0.25 mm² ... 2.5 mm² 0.25 mm² ... 2.5 mm² |
Keratan rentas konduktor, fleksibel, dengan ferrule, dengan sarung plastik | 0.25 mm² ... 2.5 mm² |
Panjang penanggalan | 10 mm |
08
10 ParameterKeadaan persekitaran
Had persekitaran operasi dan storan
Tahap perlindungan | IP30 |
Suhu persekitaran (operasi) | -10 °C ... 60 °C |
Suhu persekitaran (penyimpanan/pengangkutan) | -40 °C ... 85 °C |
Ketinggian | 2000 m (maksimum) |
Kelembapan yang dibenarkan (operasi) | 5 % ... 95 % (tidak mengembun) |
Kelembapan yang dibenarkan (penyimpanan/pengangkutan) | 5 % ... 95 % (tidak mengembun) |
Kejutan (operasi) | 30g (EN 60068-2-27) |
Getaran (operasi) | mengikut IEC 60068-2-6: 5g, 150 Hz |
Tekanan udara (operasi) | 79 kPa ... 108 kPa sehingga 2000 m di atas paras laut purata (Tanpa penurunan nilai) |
Tekanan udara (penyimpanan/pengangkutan) | 79 kPa ... 108 kPa sehingga 2000 m di atas paras laut purata (Tanpa penurunan nilai) |
09
7 ParameterPematuhan/Kelulusan
Pematuhan | mematuhi CE |
UL, USA / Kanada | UL 61010-1, UL 61010-2-201 Kelas I, Divisyen 2, Kumpulan A, B, C, D, T4 Kelas I, Zon 2, Kumpulan IIC, T4 |
FCC | Tajuk 47 Bahagian 15 Subbahagian B:2018 Kelas A |
Sijil FCC | T190905D11-C |
Keserasian elektromagnetik | Pematuhan dengan Arahan EMC 2014/30/EU |
Pematuhan dengan arahan EMC | EN 61000-6-2 EN 61000-4-2 (ESD) Kriteria B EN 61000-6-2 EN 61000-4-3 (medan elektromagnetik) Kriteria A EN 61000-6-2 EN 61000-4-4 (letupan EFT) Kriteria A EN 61000-6-2 EN 61000-4-5 (lonjakan) Kriteria B EN 61000-6-2 EN 61000-4-6 (imuniti bunyi talian) Kriteria A EN 61000-6-2 EN 61000-4-8 (medan elektromagnetik) Kriteria A EN 61000-6-2 EN 55032 Kelas A |
Imuniti bunyi | EN 61000-6-2:2019 |
10
1 ParameterPelepasan bunyi
Piawaian/peraturan | EN_61000-6-4:2019 |
11
2 ParameterFungsi
Ciri-ciri fungsi
Fungsi asas | Suis tidak terurus Rundingan Automatik Mod penukaran Simpan dan Hadapan |
Paparan status | LED: U, pautan dan aktiviti setiap port S |
