Hubungi Phoenix · Perumah elektronik

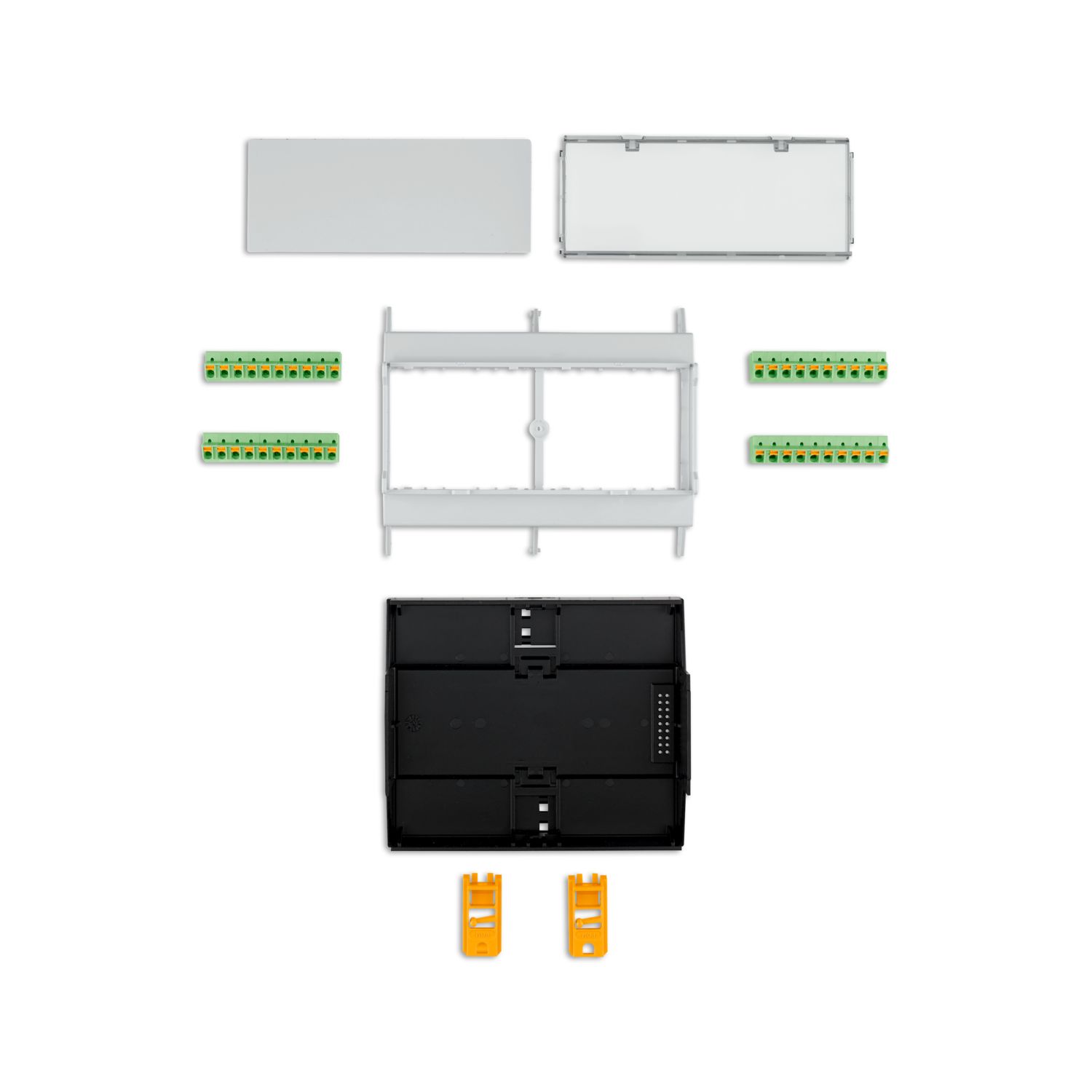

BC 107,6-SKT-U11-7035+4SPTA10
No Pesanan:
1456991
Rumah rel DIN untuk digunakan dalam papan pengagihan mengikut DIN 43880, untuk dipasang pada rel DIN, dengan penutup engsel lutsinar, warna: hitam (serupa RAL 9005), lebar: 107.6 mm, tinggi: 89.7 mm, kedalaman: 60.7 mm, permukaan PCB: 8300 mm2
Jenis Produk Set perumah boleh disusun
Pemasangan / Dimensi 107.6 mm
julat suhu -40 °C ... 105 °C (bergantung pada pelepasan kuasa)
Keluarga Produk SM 107,6..
Nota pemasangan Sila patuhi arahan pemasangan yang tersedia di kawasan muat turun.
Jenis perumahan Perumah rel DIN untuk digunakan dalam papan pengedaran mengikut DIN 43880
Nilai Kejuruteraan
Seni Bina Industri Standard 19-inci
Kelebihan Anda dengan Phoenix Hubungi BC 107,6-SKT-U11-7035+4SPTA10
Lembaran Rujukan Data Teknikal
Spesifikasi teknikal yang menyeluruh
Dijana daripada katalog dalam talian rasmi untuk Nombor Pesanan Hubungi Phoenix1456991.
01
8 ParameterData teknikal
Nota pemasangan | Sila patuhi arahan pemasangan yang tersedia di kawasan muat turun. |
Umum | Spesifikasi permukaan PCB adalah untuk tujuan orientasi dan berdasarkan PCB asas. Perumahan juga boleh memuatkan beberapa PCB. |
Jenis produk | Set perumah boleh disusun |
Jenis perumahan | Perumah rel DIN untuk digunakan dalam papan pengedaran mengikut DIN 43880 |
Jenis perumahan | Perumahan pemasangan bangunan modular |
Siri perumahan | SM |
Keluarga produk | SM 107,6.. |
Bukaan pengudaraan terdapat | ya |
02
6 ParameterLukisan dimensi
Lebar | 107.6 mm |
Ketinggian | 89.7 mm |
Kedalaman | 60.7 mm |
Kedalaman dari tepi atas rel DIN | 54.7 mm |
Pitch mendatar | 6 HP |
Dimensi | 81.54 mm x 107.3 mm (dimensi PCB) |
03
7 ParameterReka bentuk PCB
Ketebalan PCB | 1.4 mm ... 1.8 mm |
Warna (Bahagian bawah rumah) | hitam (RAL 9005) |
Warna (Bahagian rumah atas) | kelabu muda (RAL 7035) |
Warna (Penutup rumah) | telus |
Bahan | PC |
Penarafan kebolehterbakar mengikut UL 94 | V0 |
Bahan penebat | polikarbonat |
04
10 ParameterKeadaan persekitaran
Had persekitaran operasi dan storan
Kod IP maksimum untuk dicapai | IP20 |
Suhu persekitaran (operasi) | -40 °C ... 105 °C (bergantung pada pelepasan kuasa) |
Suhu persekitaran (penyimpanan/pengangkutan) | -40 °C ... 70 °C |
Suhu persekitaran (pemasangan) | -5 °C ... 100 °C |
Kelembapan relatif (penyimpanan/pengangkutan) | 95 % |
Bilangan pemegang PCB | 9 |
Jenis pemasangan PCB | Mengunci |
Jumlah permukaan PCB | 8300 mm² |
Ketebalan PCB | 1.4 mm ... 1.8 mm |
Jenis pemasangan | Pemasangan/pemasangan panel rel DIN |
